六、使用降阻剂对通信基站接地网设计的影响
1、接地电阻的影响因素
影响接地电阻的因素很多，地网形式、地形、地势、地质结构、土壤电阻率等，根据接地电阻经验公式： |
 |
当接地电阻R=4Ω，不同土壤电阻率所对应的地网面积如下表所列：（表1）
|
土壤电阻率（Ω·m）
|
500
|
1000
|
2000
|
3000
|
地网面积（ ）
|
62.5×62.5
|
125×125
|
250×250
|
375×375
|
|
|
 |
|
按接地规范要求，接地射线离基站中心点距离不大于 ，因此表1中不同土壤电阻率所对应的接地射线离基站中心点半径应在表2所列的范围内：（表1）
|
|
|
土壤电阻率（Ω·m）
|
500
|
1000
|
2000
|
3000
|
|
接地射线基站半径（m）
|
44.7
|
63.2
|
89.4
|
109.5
|
|
|
从表1和表2比较可看出，当土壤电阻率>1000Ω·m时，地网边缘距基站长度已超过规范要求。

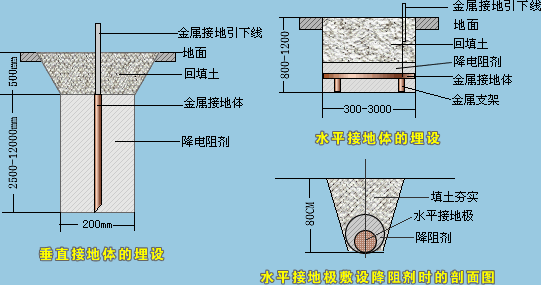

2、接地降阻剂对基站接地的作用使用接地降阻剂接地电阻公式（1）可修正成：
|
|
| （3）式中：η------接地降阻剂的降阻率
|
|
不同土壤电阻率所对应的接地降阻剂降阻率（表3）
土壤电阻率（Ω·m）
|
500
|
1000
|
2000
|
3000
|
|
降阻率η（%）
|
40
|
50
|
60
|
70
|
|
|
因此，使用接地降阻剂后，当接地电阻R=4Ω时，不同土壤电阻率所对应的地网面积如下表所列：(表4)
|
土壤电阻率（Ω·m）
|
500
|
1000
|
2000
|
3000
|
地网面积（）
|
37.5×37.5
|
62.5×62.5
|
100×100
|
112.5×112.5
|
|
|
 |
|
例：当接地电阻R≤4Ω，土壤电阻率ρ=1000Ω·m时，不用降阻剂时地网面积为125×125（），使用降阻剂后地网面积为62.5×62.5()。
从图1可看出使用降阻剂地网面积是原地网面积的四分之一。土壤电阻率ρ>1000Ω·m时，降阻效果越好，使用降阻剂地网面积与原地网面积之比也就越小。 |
|
