IF3預放電避雷針（法蘭西IF3避雷針）工作原理 |
二、IF3預放電避雷針（法蘭西IF3避雷針）特性
●最快的搶先放電時間86μs，即優先引雷入地，保護半徑大大增加。
2、落雷更準確，減小了雷擊點落於非避雷針體的概率。
●在相同的安裝高度下，比普通避雷針的保護半徑大數倍。
●純物理結構型避雷針，內部無電子器件，無老化，免維護。
●IF3預放電避雷針安裝簡單：重量輕，不需加裝同軸遮罩電纜。
●外型美觀，選用316L不銹鋼材料，可安裝於環境惡劣場所。 |
| |
三、IF3預放電避雷針設計說明
|
|
在中國境內安裝IF3預放電避雷針必須嚴格遵循中華人民共和國國家防雷標準——《建築物防雷設計規範》（GB50057-94）的強制性規定：
1、按被保護建築物的面積、高度、所在地雷電日數及地理環境校正係數、建築物使用性質等確定建築物防雷類別。
2、用防雷類別和建築物的面積，確定選用一支或數支IF3預放電避雷針。
3、引下線（下導體）應與建築物主鋼筋電氣連結，或按規定做二根或二根以上引下線
（下導體）。
4、引下線（下導體）應作斷接卡和在附近地面作絕緣防護。
5、接地體，接地電阻，防雷地網應按防雷標準GB50057-94要求執行。
6、IF3預放電避雷針保用期二十年。 |
 |
|
四、IF3預放電避雷針產品型號及防雷保護半徑
|
|

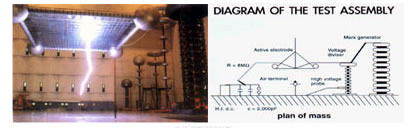

△T：根據法國國家防雷標準NFC17-102規定的先導避雷針啟動搶先時間，實際測試值大於規定值
|
|
不同安裝高度的IF3預放電避雷針對各類防雷建築物的防雷保護半徑(Rp) |
|
IF3預放電避雷
針安裝高度 |
h=IF3避雷針高於被保護物的水準高度(m)
|
|
2
|
3
|
4
|
5
|
6
|
8
|
10
|
20
|
40
|
|
第一類防雷建築物
|
32
|
48
|
65
|
79
|
79
|
79
|
79
|
80
|
77
|
|
第二類防雷建築物
|
40
|
59
|
78
|
97
|
97
|
98
|
99
|
102
|
105
|
|
第三類防雷建築物
|
44
|
65
|
86
|
107
|
107
|
108
|
109
|
113
|
118
|
|
|
注：h(m)為IF3預放電避雷針的有效安裝高度，即IF3預放電避雷針高出被保護物的距離。
按國家防雷標準GB50057-94《建築物防雷設計規範》，相應於I類、II類、III類防雷建築物的滾球半徑D分別為30m、45m、60m；根據法國國家防雷標準NFC17-102，相應於I類、II類、III類建築物的滾球半徑D分別為20m、45m、60m。 |
