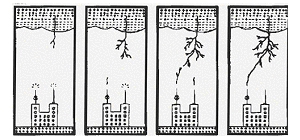

衛星提前放電避雷針（先導避雷針）工作原理 |
二、衛星提前放電避雷針（先導避雷針）特性
●衛星避雷針性能優越
1、避雷針安裝在同等條件（高度）下，“Satelit+”比普通避雷針保護範圍大。
2、落雷更準確，減小了雷擊點落於非避雷針體的概率。
●衛星避雷針安全可靠：無放射性元素，不銹鋼材料，耐腐蝕，抗風能力強。
●衛星避雷針免維護：無源，無需供電，無耗能元件。
●衛星避雷針安裝簡單：重量輕，不需加裝同軸遮罩電纜。
●衛星避雷針造型美觀 |
三、
衛星提前放電避雷針（先導避雷針）內部構造示意圖
|
 |
四、“satelit+”避雷針設計說明
|
|
在中國境內安裝“satelit+”避雷針必須嚴格遵循中華人民共和國國家防雷標準——《建築物防雷設計規範》（GB50057-94）的強制性規定：
1、按被保護建築物的面積、高度、所在地雷電日數及地理環境校正係數、建築物使用性質等確定建築物防雷類別。
2、用防雷類別和建築物的面積，確定選用一支或數支“衛星”避雷針。
3、引下線（下導體）應與建築物主鋼筋電氣連結，或按規定做二根或二根以上引下線 （下導體）。
4-5、引下線（下導體）應作斷接卡和在附近地面作絕緣防護。
6、接地體，接地電阻，防雷地網應按防雷標準GB50057-94要求執行。
7、防雷產品產品保用期二十年。
|
避雷針設計安裝 |
| |
|
 h
防雷針測試報告 |
五、衛星避雷針測試證書
satelit+”(衛星）牌提前放電避雷針
由中國人民保險公司承保產品避雷責任險
按法國國家防雷專業委員會規定，杜爾-梅森“satelit+”提前放電避雷針已在國家防雷專業委員會監督下通過COFRAC技術鑒定其試驗室為國家專業委員會指定的EDF的Les
Renardieres高壓物理實驗室和Merlin Gerin高壓中心等，獲得法國工業電子中心試驗室LCIE證書。
防雷試驗證書證明“satelit+”衛星避雷針符合防雷標準NFC17-102，避雷產品處世界領先地位。
|
|
六、“satelit+”衛星避雷針產品型號及防雷保護半徑 |
|
避雷針型號
|
提前放電時間△T
|
|
ESE2500避雷針
|
25微秒
|
|
ESE4000避雷針
|
40微秒
|
|
ESE5000避雷針
|
50微秒
|
|
ESE6000避雷針
|
60微秒
|
△T：根據法國國家防雷標準NFC17-102規定的先導避雷針啟動搶先時間，實際測試值大於規定值
|
|
不同型號不同安裝高度的“satelit+”避雷針對各類防雷建築物的
防雷保護半徑(Rp) |
|
“satelit+”避雷
針安裝高度 |
h=避雷針高於被保護物的水準高度(m)
|
|
2
|
4
|
5
|
7
|
10
|
15
|
20
|
45
|
60
|
|
第一類防雷建築物 |
|
ESE2500避雷針
|
17
|
34
|
42
|
43
|
44
|
45
|
45
|
-
|
-
|
|
ESE4000避雷針
|
24
|
46
|
58
|
59
|
59
|
60
|
60
|
-
|
-
|
|
ESE5000避雷針
|
28
|
55
|
68
|
69
|
69
|
70
|
70
|
-
|
-
|
|
ESE6000避雷針
|
32
|
64
|
79
|
79
|
79
|
80
|
80
|
-
|
-
|
|
第二類防雷建築物 |
|
ESE2500避雷針
|
23
|
45
|
57
|
59
|
61
|
63
|
65
|
70
|
-
|
|
ESE4000避雷針
|
30
|
60
|
75
|
76
|
77
|
80
|
81
|
85
|
-
|
|
ESE5000避雷針
|
35
|
69
|
86
|
87
|
88
|
90
|
92
|
95
|
-
|
|
ESE6000避雷針
|
40
|
78
|
97
|
98
|
99
|
101
|
102
|
105
|
-
|
|
第三類防雷建築物 |
|
ESE2500避雷針
|
26
|
52
|
65
|
66
|
69
|
72
|
75
|
84
|
85
|
|
ESE4000避雷針
|
33
|
66
|
84
|
85
|
87
|
89
|
92
|
99
|
100
|
|
ESE5000避雷針
|
38
|
76
|
95
|
96
|
98
|
100
|
102
|
110
|
110
|
|
ESE6000避雷針
|
44
|
87
|
107
|
108
|
109
|
111
|
113
|
120
|
120
|
避雷針保護半徑計算公式：
按法國國家防雷標準NFC17-102規定，避雷針針尖應高於被保護物水平面2m(h1)以上。當避雷針高度不同時(h2,h3,…hn)，其
防雷保護範圍（半徑）分別為Rp2,Rp3…Rpn，計算公式應考慮被保護物的防雷等級、當地的雷暴活動情況和地質地貌。
“satelit+”避雷針的避雷保護半徑與避雷針安裝高度(h)有關，與
避雷針的啟動搶先時間（避雷針型號）有關，以及與所選的防雷保護級別有關：當避雷針安裝高度h≥5時，
當避雷針安裝高度h<5時，見 防雷保護半徑表。
注：防雷保護半徑Rp為所考慮的水平面上的防雷保護半徑
，避雷針安裝高度h為避雷針針尖相對於被保護物頂部的水準高度差D為滾球半徑（閃擊距離）
第一類防雷建築物為20m(中國國家防雷標準GB50057-94規定D=30m)
第二類防雷建築物為45m
第三類防雷建築物為60m
△L為“satelit+”衛星避雷針的上行搶先距離
△L=V（米/微秒）·△T（微秒）
V為避雷針先導傳播速度，實驗資料表明：V=1米/微秒 |
|
七、避雷針裝配，避雷針安裝方法
1、“satelit+”衛星避雷針由A、B、C、D四部分 防雷器件組成。
2、從包裝箱內取出各防雷部件後按下列順序安裝避雷針：
1)用配件中內六角螺絲扳手擰松脈衝發生器（防雷器）C底部的兩個螺絲。
2)摘下防雷器脈衝發生器（防雷器）上部的放電尖端X的三個套，特別要調整X上
兩針尖的間距，兩針不能相接，間距1~2mm。
3)將避雷針杆D依圖示方向穿過防雷器C，頭部頂在B的埠。
4)將避雷針尖A與D套緊，並用兩扳手用力擰緊。
5)用內六角螺絲扳手擰緊防雷器C底部的兩個螺絲，此時B與C之間應由三支料柱頂住，整體牢固。
6)將針的底部旋入加工好的避雷針支架上。
材質和尺寸(如下圖所示)
接閃尖端:20mm直徑的不銹鋼
感應放電體：不銹鋼材料
重量：小於5公斤 |
